Pam memainkan peranan penting dalam menggerakkan cecair di pelbagai aplikasi, dari sistem bekalan air ke operasi perindustrian. Antara jenis pam yang ada, Pam Centrifugal dan Pam sentrifugal multistage Menonjolkan kepelbagaian, kecekapan, dan pelbagai penggunaannya. Memahami bagaimana mereka bekerja, komponen mereka, dan di mana setiap jenis yang paling sesuai dapat membantu dalam memilih pam yang tepat untuk mana -mana sistem.

Apakah pam empar?

A Pam Centrifugal adalah peranti mekanikal yang direka untuk memindahkan cecair dengan menukar tenaga putaran dari motor atau enjin ke dalam tenaga hidrodinamik aliran bendalir. Ia adalah salah satu jenis pam yang paling banyak digunakan kerana reka bentuk dan kecekapan mudah dalam mengendalikan pelbagai cecair.

Prinsip asas operasi

Pam sentrifugal beroperasi berdasarkan prinsip daya sentrifugal. Apabila pendesak pam berputar, ia mempercepatkan bendalir keluar dari pusat (atau mata) pendesak ke pinggirnya. Apabila cecair mendapat halaju, ia ditolak ke dalam selongsong pam, di mana tenaga halaju ditukar menjadi tenaga tekanan. Proses ini mewujudkan aliran cecair yang berterusan dari salur masuk ke saluran keluar.

Komponen utama

Komponen utama pam empar termasuk:

• Pendesak : Bahagian berputar yang memberikan tenaga kepada cecair.
• Selongsong : Perumahan yang menangkap cecair dan mengarahkannya ke outlet.
• Suction dan pelepasan muncung : Mata masuk dan keluar untuk aliran bendalir.
• Aci : Menghubungkan pendesak ke motor dan menghantar tenaga putaran.
• Meterai atau pembungkusan : Menghalang kebocoran cecair di sepanjang batang.
• Galas : Menyokong aci dan mengurangkan geseran semasa putaran.

Kelebihan dan Kekurangan

Kelebihan:

• Reka bentuk mudah dan pemasangan yang mudah
• Aliran lancar dan berterusan
• Sesuai untuk aplikasi kepala rendah hingga sederhana
• Kos permulaan dan penyelenggaraan yang rendah
• Padat dan ringan

Kekurangan:

• Keupayaan terhad untuk mengendalikan cecair kelikatan tinggi
• Prestasi boleh dipengaruhi oleh perubahan tekanan sistem
• Terdedah kepada peronggaan jika dikendalikan secara tidak wajar
• Tidak sesuai untuk aplikasi yang memerlukan tekanan tinggi atau tahap tekanan bergdana

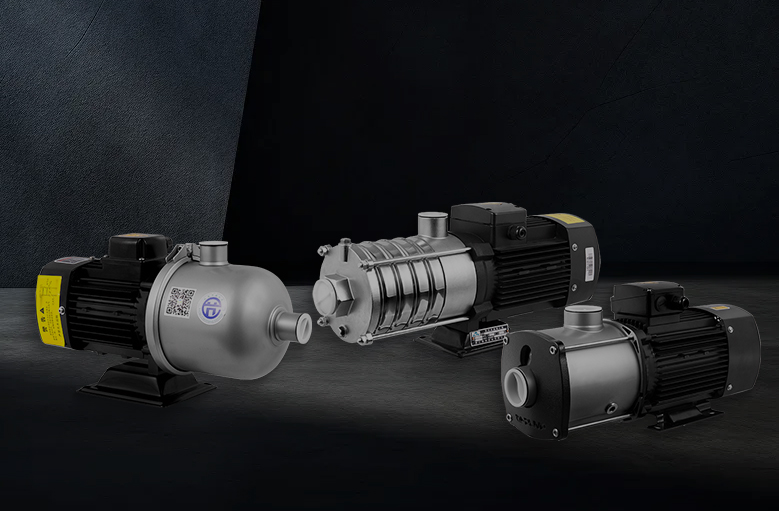

Apakah pam sentrifugal multistage?

A Pam empar multistage pada dasarnya adalah pam empar dengan pelbagai pendesak yang diatur dalam siri dalam satu selongsong. Setiap pendesak menambah tenaga kepada cecair, meningkatkan tekanan secara bertahap dengan setiap peringkat. Reka bentuk ini menjadikan pam multistage sesuai untuk aplikasi tekanan tinggi.

Prinsip asas operasi

Prinsip kerja adalah serupa dengan pam sentrifugal standard, tetapi dengan satu perbezaan utama: bukannya pendesak tunggal, bendalir melewati dua atau lebih pendesak yang disusun dalam urutan. Apabila cecair bergerak melalui setiap peringkat, tekanan membina secara progresif. Jumlah kepala yang dibangunkan oleh pam adalah jumlah kepala yang dihasilkan oleh semua pendesak individu.

Komponen utama

Sebagai tambahan kepada komponen yang terdapat dalam pam sentrifugal standard, pam pelbagai termasuk:

• Pelbagai pendesak dan penyebar : Setiap pendesak meningkatkan tekanan, manakala penyebar membantu menukar halaju ke dalam tekanan dengan cekap.
• Casing panggung atau bilik : Bahagian berasingan yang menempatkan setiap pendesak.
• Galas tujahan : Mengendalikan daya paksi yang dicipta oleh pelbagai pendesak.
• Baki dram atau cakera : Mengurangkan tujahan paksi untuk kebolehpercayaan yang lebih baik.

Kelebihan dan Kekurangan

Kelebihan:

• Mampu menghasilkan tekanan tinggi
• Jejak padat untuk aplikasi kepala tinggi
• Cekap dalam pelbagai keadaan operasi
• Sesuai untuk sistem yang memerlukan kawalan aliran yang tepat

Kekurangan:

• Pembinaan yang lebih kompleks meningkatkan kos awal
• Memerlukan lebih banyak penyelenggaraan yang berhati -hati
• Sensitif terhadap kekotoran dalam cecair (memerlukan cecair bersih)
• Masa pemasangan dan pembaikan yang lebih lama

Perbezaan antara pam sentrifugal dan pelbagai

Memahami perbezaan antara Pam Centrifugal and Pam sentrifugal multistage adalah penting apabila menentukan jenis pam yang paling sesuai untuk keperluan sistem tertentu. Walaupun mereka berkongsi prinsip operasi yang sama, perbezaan struktur dan ciri -ciri prestasi mereka menjadikannya sesuai untuk aplikasi yang berbeza.

Reka bentuk dan pembinaan

Perbezaan yang paling jelas terletak pada reka bentuk struktur mereka:

• Pam Centrifugal Biasanya terdiri daripada pendesak tunggal yang ditempatkan dalam selongsong. Reka bentuknya adalah mudah, dengan komponen yang minimum, yang membolehkan saiz padat dan pemasangan mudah. Pam ini sering digunakan dalam sistem di mana aliran dan kepala sederhana mencukupi.
• Pam sentrifugal multistage , sebaliknya, mempunyai dua atau lebih pendesak yang dipasang pada aci tunggal atau berpecah merentasi pelbagai aci. Impellers ini disusun secara siri, dan setiap peringkat menyumbang tekanan tambahan kepada cecair. Reka bentuknya lebih kompleks, menghasilkan pembinaan yang lebih panjang dan lebih modular yang mampu mengendalikan kepala yang lebih tinggi.

Ciri -ciri prestasi

Kadar kepala dan aliran

• Pam Centrifugal sesuai untuk aplikasi yang memerlukan kadar aliran tinggi pada tekanan yang agak rendah. Pam satu peringkat boleh menyampaikan jumlah cecair yang besar dengan cekap tetapi terhad dalam tekanan yang dapat dihasilkannya.
• Pam multistage Excel dalam aplikasi tekanan tinggi. Dengan menggabungkan kesan pelbagai pendesak, mereka dapat mencapai kepala yang lebih tinggi daripada pam empar peringkat tunggal sambil mengekalkan kadar aliran sederhana.

Kecekapan

• Pam sentrifugal satu peringkat umumnya cekap untuk aplikasi kepala rendah dan sederhana tetapi cenderung kehilangan kecekapan apabila beroperasi jauh dari titik kecekapan terbaik mereka (BEP).
• Pam sentrifugal multistage Biasanya menawarkan kecekapan yang lebih baik merentasi pelbagai tekanan yang lebih luas, terutamanya dalam sistem tinggi. Walau bagaimanapun, kerumitan reka bentuk boleh menyebabkan kerugian mekanikal yang lebih tinggi, yang mesti dipertimbangkan semasa perancangan sistem.

Aplikasi

Oleh kerana profil reka bentuk dan prestasi mereka, aplikasi untuk setiap pam berbeza:

• Pam Centrifugal digunakan secara meluas dalam senario pengendalian cecair sehari -hari di mana permintaan tekanan adalah sederhana dan jumlah aliran adalah keutamaan. Mereka biasanya dijumpai dalam sistem bekalan air domestik, proses perindustrian umum, dan sistem HVAC.
• Pam sentrifugal multistage disukai dalam sistem yang memerlukan tekanan pelepasan yang tinggi, seperti aplikasi suapan dandang, bekalan air bangunan bertingkat tinggi, dan peningkatan tekanan dalam sistem osmosis terbalik.

Aplikasi pam empar

Pam centrifugal dihargai untuk kebolehpercayaan dan kesederhanaan mereka, menjadikan mereka penyelesaian untuk banyak tugas pengangkutan cecair. Keupayaan mereka untuk mengendalikan kadar aliran yang besar dan keperluan penyelenggaraan yang agak rendah menjadikannya digunakan secara meluas di pelbagai sektor.

Bekalan air

Pam Centrifugal digunakan secara meluas dalam sistem bekalan air perbandaran dan kediaman. Keupayaan mereka untuk menggerakkan jumlah air yang besar pada tekanan rendah hingga sederhana menjadikannya sesuai untuk:

• Pengagihan air domestik
• Mengepam dari telaga dan takungan
• Memindahkan air di talian bekalan perbandaran

Sistem ini biasanya beroperasi dengan cecair yang agak bersih, menjajarkan dengan baik dengan reka bentuk pam.

Pengairan

Dalam tetapan pertanian, pam sentrifugal digunakan untuk mengangkut air untuk:

• Sistem pengairan titisan dan pemercik
• Pengairan banjir
• Mengangkat air dari saluran, sungai, dan sumber air bawah tanah

Keserasian mereka dengan kadar aliran berubah -ubah dan kemudahan integrasi dengan saluran paip menjadikan mereka sangat mudah disesuaikan untuk kegunaan lapangan.

Proses perindustrian

Pam Centrifugal memainkan peranan utama dalam aplikasi perindustrian umum seperti:

• Pemindahan kimia
• Peredaran cecair proses
• Sistem air penyejuk
• Pengendalian cecair kasar ringan (dengan pemilihan bahan yang betul)

Industri seperti pemprosesan kimia, pembuatan kertas, dan pengeluaran makanan bergantung kepada pam sentrifugal untuk operasi mereka yang mantap dan cekap.

Sistem HVAC

Sistem pemanasan, pengudaraan, dan penghawa dingin (HVAC) memerlukan peredaran cecair yang boleh dipercayai seperti air sejuk atau air panas. Pam sentrifugal biasanya dipasang ke:

• Mengedarkan air dalam gelung penyejukan dan pemanasan
• Pindahkan cecair dalam sistem HVAC terpusat
• Mengekalkan aliran dan tekanan yang berterusan di rangkaian bangunan yang besar

Tahap bunyi yang rendah dan operasi lancar menjadikannya sesuai untuk aplikasi bangunan dalaman dan komersil.

Aplikasi Pam Centrifugal Multistage

Pam sentrifugal multistage direka untuk menghasilkan tekanan tinggi dan mengekalkan operasi yang stabil di bawah keadaan yang menuntut. Pembinaan mereka membolehkan mereka berkembang maju dalam aplikasi kompleks dan tinggi.

Air suapan dandang

Salah satu kegunaan pam pelbagai yang paling biasa adalah dalam memberi makan air ke dalam dandang tekanan tinggi. Sistem ini memerlukan pam yang dapat mengatasi tekanan yang besar untuk:

• Membekalkan air bertekanan kepada dandang perindustrian
• Mengekalkan makanan berterusan semasa permintaan beban yang berbeza -beza
• Beroperasi di bawah keadaan suhu tinggi (dengan bahan dan anjing laut yang betul)

Loji kuasa, loji kimia, dan kemudahan pembuatan sering menggunakan pam pelbagai dalam sistem dandang mereka.

Pembersihan tekanan tinggi

Pam multistage sesuai untuk aplikasi yang menuntut air bertekanan untuk pembersihan, termasuk:

• Pembersihan peralatan perindustrian
• Penyediaan permukaan
• Proses sanitasi dalam industri makanan dan farmaseutikal

Keupayaan untuk menyampaikan aliran tekanan tinggi membolehkan pembersihan yang berkesan dan terkawal tanpa memerlukan peranti tambahan tekanan tambahan.

Osmosis terbalik

Dalam sistem rawatan air, terutamanya osmosis terbalik (RO), pam pelbagai adalah penting untuk:

• Tekanan air suapan untuk melewati membran separa yang teliti
• Memberi aliran dan tekanan yang konsisten untuk operasi berterusan
• Menyokong penyahgaraman dan penjanaan air ultrapure

Pam ini mesti mengekalkan tekanan tinggi dengan ketepatan, menjadikan pam sentrifugal multistage pilihan yang sesuai.

Industri minyak dan gas

Pam sentrifugal multistage digunakan dalam operasi minyak dan gas hulu dan pertengahan untuk:

• Memindahkan hidrokarbon kondensat dan lain -lain
• Meningkatkan tekanan saluran paip
• Suntikan air tekanan tinggi untuk pemulihan minyak yang dipertingkatkan

Kecekapan tinggi dan reka bentuk modular mereka menyokong kebolehpercayaan yang diperlukan dalam sistem proses kritikal.

Memilih pam yang betul

Memilih antara pam sentrifugal dan pam sentrifugal multistage bergantung kepada pelbagai faktor. Memahami keperluan khusus sistem anda akan membantu memastikan prestasi yang boleh dipercayai, kecekapan tenaga, dan keberkesanan kos dari masa ke masa.

Faktor yang perlu dipertimbangkan

Kadar aliran dan keperluan kepala

• Kadar aliran merujuk kepada jumlah bendalir pam perlu bergerak, sementara kepala merujuk kepada tekanan atau ketinggian cecair mesti diangkat.
• Pam Centrifugal lebih sesuai untuk aplikasi yang memerlukan aliran tinggi tetapi rendah hingga sederhana.
• Pam multistage lebih disukai apabila kepala tinggi diperlukan, walaupun kadar aliran sederhana.

Contoh: Barisan bekalan air perbandaran yang memerlukan jumlah yang besar pada tekanan rendah boleh menggunakan pam sentrifugal, sementara sistem bekalan air bangunan bertingkat tinggi mungkin memerlukan pam pelbagai untuk mengatasi angkat menegak.

Sifat cecair

Ciri -ciri fizikal dan kimia cecair juga mempengaruhi pemilihan pam:

• Cecair air bersih atau cecair rendah sesuai untuk kedua -dua jenis pam.
• Pam multistage lebih sensitif terhadap kekotoran atau zarah yang kasar, yang boleh menyebabkan haus dalam pelbagai peringkat pendesak.
• Jika cecair mengandungi pepejal atau sangat likat, pam peringkat tunggal khusus atau teknologi alternatif mungkin lebih sesuai.

Reka bentuk sistem

Susun atur dan kerumitan sistem paip mempengaruhi ciri -ciri pam yang diperlukan:

• Untuk Sistem mudah Dengan jarak pendek dan lif menegak yang minimum, pam sentrifugal menawarkan pilihan ekonomi dan cekap.
• Untuk sistem kompleks Dengan saluran paip yang panjang, perbezaan ketinggian, atau zon tekanan yang berbeza -beza, pam sentrifugal multistage memberikan kawalan dan kestabilan yang lebih baik.

Kecekapan dan kos

• Kos awal : Pam centrifugal umumnya mempunyai kos pendahuluan yang lebih rendah dan pemasangan yang lebih mudah.
• Kos operasi : Pam multistage, walaupun lebih mahal pada mulanya, dapat memberikan kecekapan tenaga yang lebih baik dalam aplikasi tekanan tinggi, mengurangkan kos jangka panjang.
• Penyelenggaraan : Reka bentuk pam sentrifugal yang lebih mudah bermakna penyelenggaraan yang lebih mudah, manakala pam pelbagai mungkin memerlukan pemeriksaan lebih kerap peringkat dalaman.

Masalah biasa dan penyelesaian masalah

Seperti mana -mana peralatan mekanikal, pam boleh menghadapi masalah operasi. Memahami isu biasa membantu dalam mendiagnosis dan menyelesaikan masalah awal, meminimumkan downtime.

Cavitation

Cavitation berlaku apabila tekanan di salur masuk pam jatuh di bawah tekanan wap bendalir, menyebabkan gelembung wap membentuk dan runtuh di dalam pam. Ini membawa kepada:

• Bunyi dan getaran yang berlebihan
• Kerosakan pada permukaan pendesak
• Mengurangkan kecekapan dan aliran

Penyelesaian : Pastikan NPSH yang mencukupi (kepala sedutan positif bersih), elakkan mengangkat sedutan yang berlebihan, dan mengurangkan sekatan masuk.

Terlalu panas

Pam terlalu panas boleh disebabkan oleh:

• Menjalankan pam dengan injap pelepasan tertutup
• Beroperasi di luar julat aliran yang disyorkan
• Penyejukan motor atau galas yang tidak mencukupi

Penyelesaian : Beroperasi dalam parameter yang ditentukan oleh pengeluar, membolehkan pengudaraan yang betul, dan memastikan aliran berterusan melalui pam.

Kegagalan meterai

Meterai atau pembungkusan mekanikal adalah kritikal untuk mencegah kebocoran. Kegagalan boleh berlaku kerana:

• Pemasangan yang tidak betul
• Tekanan atau suhu yang berlebihan
• Cecair yang kasar atau menghakis

Penyelesaian : Gunakan meterai yang sesuai dengan sifat bendalir, lakukan pemeriksaan biasa, dan gantikan komponen yang dipakai dengan segera.

Penyelenggaraan dan penjagaan

Penyelenggaraan tetap adalah penting untuk memastikan kedua -dua pam empar empar dan multistage beroperasi dengan cekap dan untuk melanjutkan hayat perkhidmatan mereka. Penjagaan proaktif membantu mengurangkan downtime, mencegah kegagalan yang tidak dijangka, dan mengekalkan prestasi yang konsisten.

Pemeriksaan biasa

Pemeriksaan visual dan operasi rutin boleh mendedahkan tanda -tanda awal haus atau kerosakan. Pemeriksaan tetap harus termasuk:

• Memeriksa kebocoran di anjing laut, bebibir, dan sendi
• Memerhatikan getaran atau bunyi yang tidak normal
• Memantau tekanan pelepasan dan kadar aliran untuk konsistensi
• Memeriksa karat, kakisan, atau pencemaran

Dalam pam pelbagai, sangat penting untuk memeriksa semua peringkat dan mekanisme keseimbangan untuk penjajaran dan dipakai.

Pelinciran

Pelinciran yang betul memastikan operasi galas yang lancar dan bahagian yang bergerak:

• Ikuti jadual pengeluar untuk membakar atau membuang galas.
• Gunakan pelincir yang serasi dengan persekitaran operasi dan julat suhu.
• Lebih banyak pencemaran atau pencemaran boleh menyebabkan kegagalan galas, jadi gunakan dengan teliti dan dalam kuantiti yang betul.

Untuk pam pelbagai dengan pelbagai galas atau peranti mengimbangi tujahan, pastikan setiap titik pelinciran mendapat perhatian.

Penyelenggaraan pencegahan

Melaksanakan program penyelenggaraan pencegahan dapat mengurangkan risiko kegagalan. Ini termasuk:

• Servis yang dijadualkan berdasarkan jam operasi atau ambang prestasi
• Penggantian bahan habis seperti anjing laut, gasket, dan galas pada selang masa yang tetap
• Pembersihan penapis dan penapis untuk mengekalkan aliran bendalir yang betul dan melindungi bahagian dalaman
• Pemeriksaan Alignment antara pam dan motor untuk mengelakkan penyusutan aci dan pakaian pramatang

Menggunakan pemantauan getaran dan alat termografi dapat membantu mengesan isu -isu mekanikal tersembunyi sebelum mereka meningkat.

Kesimpulan

Ringkasan perbezaan dan aplikasi utama

Pam sentrifugal empar dan multistage masing -masing melayani peranan yang unik dalam sistem pengendalian bendalir:

• Pam Centrifugal adalah yang terbaik untuk aplikasi tekanan rendah dan sederhana di mana aliran tinggi diperlukan. Mereka menawarkan kesederhanaan, keberkesanan kos, dan kebolehgunaan yang luas-dari pengairan dan bekalan air domestik kepada pemprosesan perindustrian dan sistem HVAC.
• Pam sentrifugal multistage dibina untuk tugas tekanan tinggi dengan prestasi yang stabil dan cekap. Mereka sesuai untuk aplikasi seperti sistem suapan dandang, osmosis terbalik, dan tekanan meningkatkan sistem perindustrian dan komersial yang kompleks.

Memahami perbezaan dalam reka bentuk, prestasi, dan aplikasi adalah kunci untuk memilih jenis pam yang betul.

Trend masa depan dalam teknologi pam

Apabila industri berkembang, teknologi pam menyesuaikan diri untuk memenuhi piawaian kecekapan yang lebih tinggi dan keperluan operasi yang lebih menuntut:

• Pam pintar dengan sensor terbina dalam untuk pemantauan masa nyata dan penyelenggaraan ramalan
• Pemacu Kekerapan Variabel (VFD) untuk kawalan kelajuan cekap tenaga
• Bahan yang lebih baik untuk rintangan kakisan dan haus dalam persekitaran yang keras
• Sistem pam modular membolehkan peningkatan dan servis yang lebih mudah

Trend ini menunjuk ke arah penjimatan tenaga yang lebih besar, kebolehpercayaan yang lebih baik, dan mengurangkan kesan alam sekitar -membantu pengguna mengoptimumkan sistem pengurusan bendalir untuk masa depan.
